Power device파워 디바이스

파워 디바이스

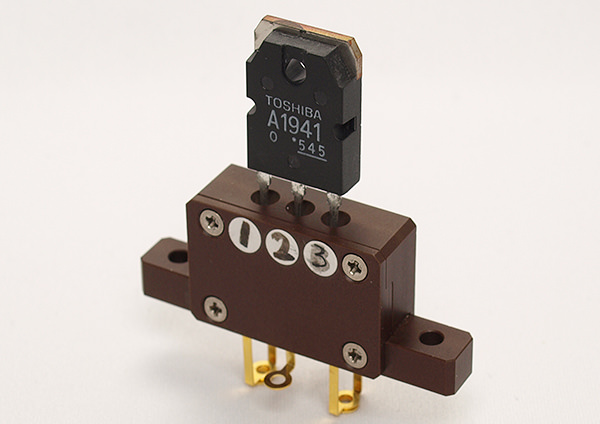

파워 트랜지스터 소켓 C001 시리즈

파워 반도체 업계에서는 최근 SiC를 재료에 적용하는 등 고내압, 대전류 제품 개발이 활발히 진행되고 있으나, 지금까지 그 요구 사양을 충족할만한 소켓이 전무했습니다.
SDK는 이러한 요구 사양을 충족하여 고온 조건하에서도 사용 가능한 소켓을 제작하고 있습니다.
C001 시리즈는 TO 패키지를 대상 소켓으로하며, 내열 온도에 따라 수지와 단자의 배합을 변경할 수 있습니다.
수지는 PEEK와 PPS 그리고 단자는 SUS와 BeCu를 준비하였습니다.

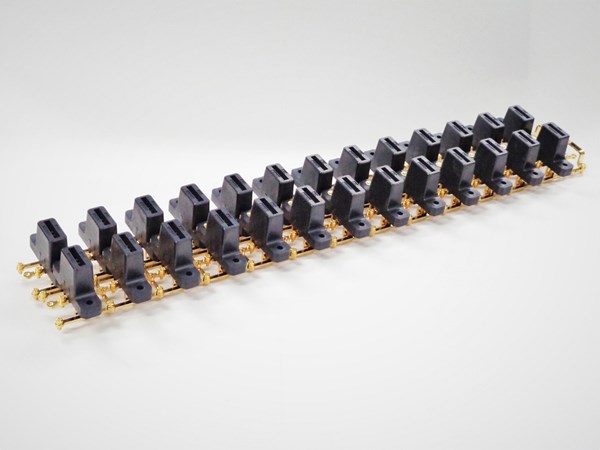

C001 시리즈 버스 바 타입

리드 단자 형상은 기판 장착 타입(DIP), 버스 바 연결 타입 각각 2개 종류가 있습니다.
환경에 맞게 가장 적절한 지그를 제안해 드립니다.

사양

사양 개요

사양 개요
적합 PKG TO-220, TO-3P, TO247
삽발(揷拔) 내구 10,000회(당사 시험 핀을 적용)
접촉저항 20mΩ 이하(초기값)
정격 전류 30A MAX(25℃)
절연저항 500MΩ 이상
내전압 DC 5KV MAX (200℃)
사용 온도 범위 -55℃~+220℃

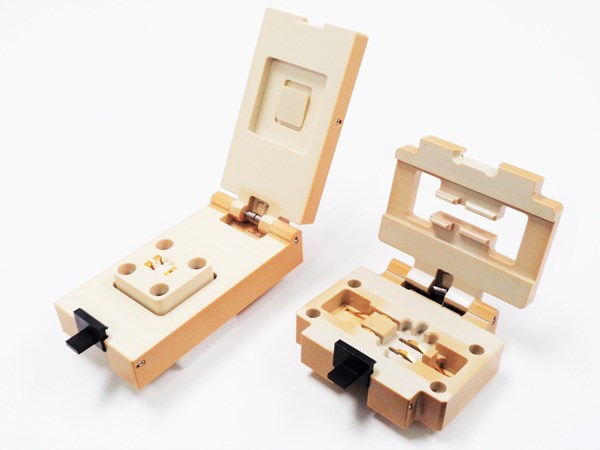

파워 디바이스용 소켓

IGBT, 전류 센서 등 파워 디바이스에 대응한 테스트 소켓입니다.
대전류에 대한 수요는 앞으로도 지속적으로 증가될 것으로 예견되므로 파워 일렉트로닉스 분야에 힘을 쏟아붓고 있습니다.

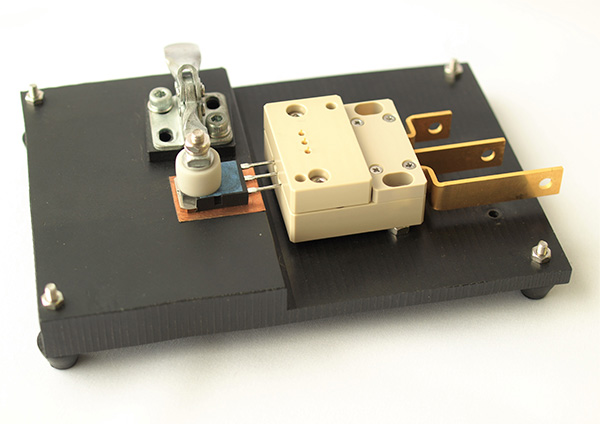

디바이스의 방열성을 향상시키기 위한 클램프 고정식, 나사 고정식 등 다양한 특별주문 설계가 가능합니다.
저저항 재료를 사용함으로써 100A 이상 대전류에 대응하여 제작 가능합니다.
원하시는 대로 시험 지그의 설계에 대한 제안도 가능 합니다.
