RF circuit board

고객께서 주신 사양 조건을 바탕으로 아날로그 및 디지털의 고주파 특성을 충족하는 기판 재료의 선정과, 각각에 최적화된 고주파 회로 기판을 설계하여 고객이 만족할 수 있는 제품을 제공합니다.

고속 Digital 기판 사양

高速传输电路板

사양

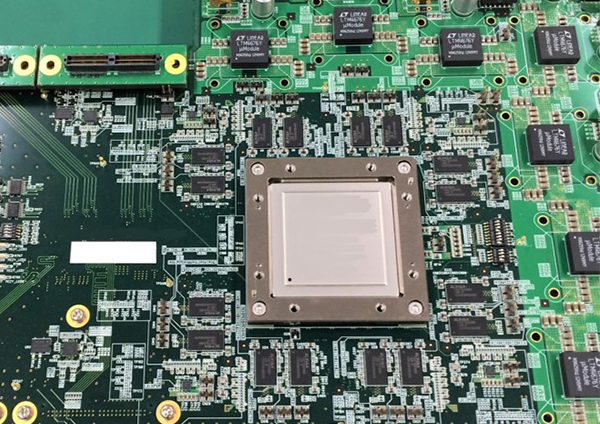

CPU PEZY-SC Processor FCBGA 47.5x47.5mm 2,112pin
PEZY Core 1,024PE
탑재제어용CPU ARM926x2
동작주파수 733MHz
소비전력 80Watt
PCI-ExpressGEN3 8lane×4 대역 32GB/sec
DDR4 2.4GHz 64bit 8ch 최대용량16GB, 최대대역153.6GB/sec.
기판 FR-4 20층IVH(1-10층, 11-20층) 판 두께 2.846mm(공차:+0.15mm-0.1mm)

아날로그 고주파 기판

아날로그 고주파 기판

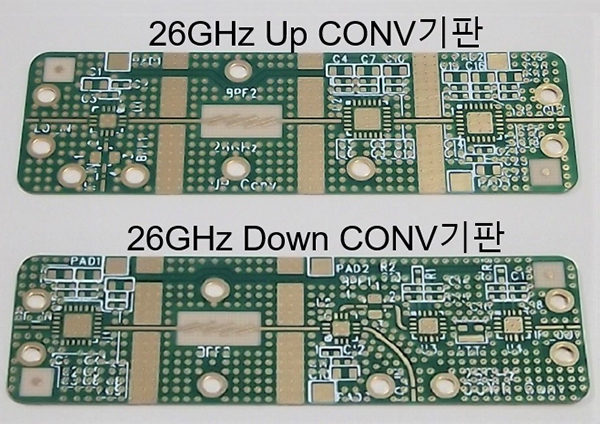

2체배 Mixer 를 이용한 26GHz Up/Down Converter 기판 입니다.
3.5GHz의 신호가 Up Converter에 입력되면 전송용에 준밀리파 (26GHz대)로 변환, 출력 됩니다.
그 준밀리파(26GHz대)를 Down Converter로 받아서, 원래의 3.5GHz로 되돌려서, 사용합니다.


상세내용은 아래 URL를 확인해 주십시요.

https://www.ksdk.co.jp/link/success.php
