Contactコンタクト

コンタクト

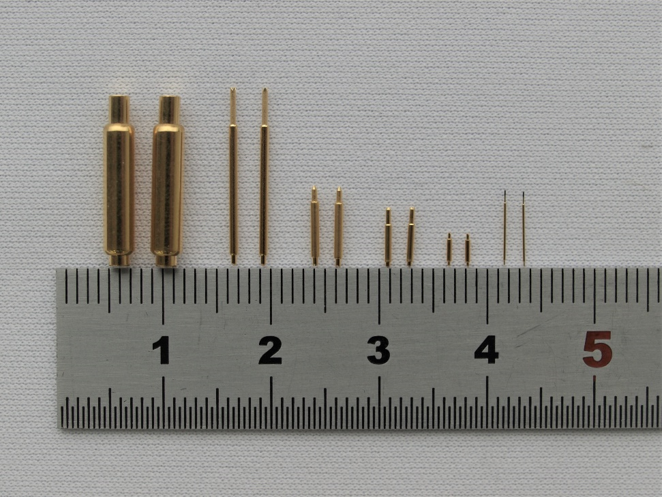

プローブピン

プローブピン

接点部両挟み構造により、安定した信号伝達を確保します。
高周波用途に適した低背もございます。

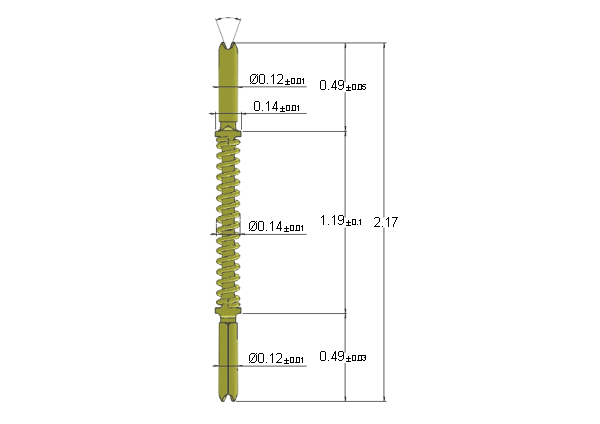

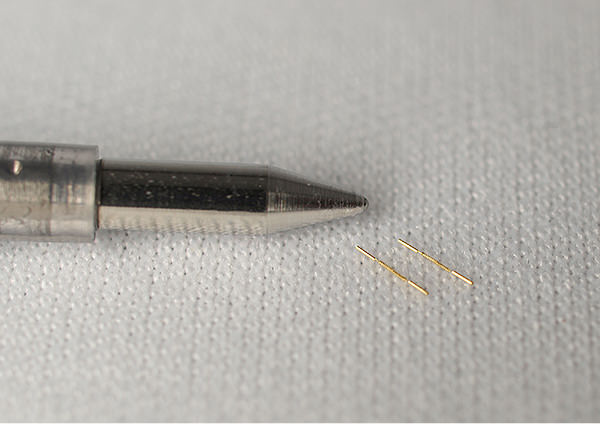

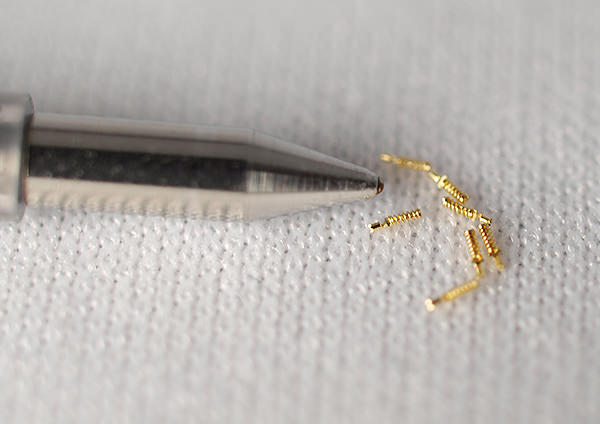

プローブピン

  • 最短1.25mm
  • 繰り返し寿命:100,000回以上
  • インダクタンス:0.38nH
  • 許容電流:2.0A

大きな電流容量にも対応します(0.5mmピッチ、spring外径0.35mm:4.0A)。

シートコンタクト

シリコンシートコンタクト

レーザー加工によるシリコンシートへの電極埋め込みを行います。
穴位置及び穴径は任意で設定が可能で、1枚のシート上に異ピッチの電極を形成することも可能です。
PKGに合わせて都度カスタム製作致します。

仕様
材質 Metallized Diamond powder Coated Au
特徴 Device ballの繰り替え接触によるdamageに強い構造
接触力 45±5g/pin@0.2mm
推奨ストローク 0.25mm
寿命 10万回

異方性導電シート

異方性導電シート

金属粒子が縦方向に配列し、非常に短い導通長を実現します。
検査ピッチに合わせて密度の調整が可能です。
PKGに合わせてカッターカットが可能です。

例 LGA1mmピッチ用シート仕様
厚さ 0.25mm
使用温度 -40℃~160℃
耐久性 50万回以上(対金メッキパッド)
平均抵抗値 20mΩ以下
インダクタンス 0.1nH以下
