RF 디바이스

아날로그・디지털

고주파 디바이스・모듈 개발이 활발해 지고 있는 가운데 스마트폰/태블릿 단말기나 PC/ PC 주변 기기나 자동차, 의료 기기/산업 기기 등 많은 용도로 활용되며 SDK는 고주파 대응 소켓 제작 실적을 다수 보유하고 있습니다.
로우 프로파일 스프링 프로브 핀을 사용해 L길이를 짧게 줄여, 신호 경로를 짧게 만듦으로써 고주파에 대응한 소켓 구조를 제안할 수 있습니다.

S파라미터를 통해 평가 내용을 확인 가능합니다.

차동 신호-3dB@5.5GHz 소켓

아래 소켓 구조로 차동 신호(GSSG)의 S파라미터를 실측했습니다.
Measured the S-Paremeter of differential signal(GSSG) under the

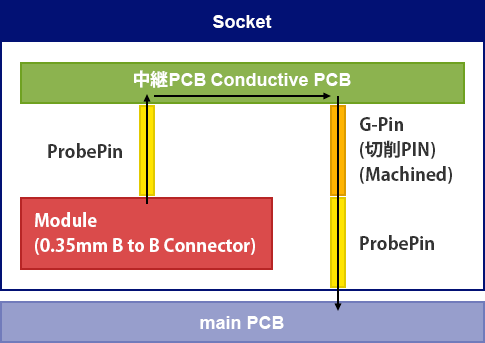

신호 경로

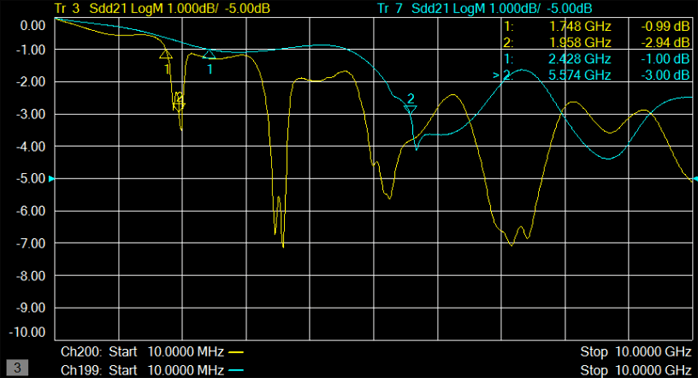

10GHz까지 삽입 손실 Sdd21인 S파라미터입니다.

새로운 소켓과 기존 소켓 간 차이에 대해서는 특성 임피던스를 개선하였습니다. 소켓 구조상 큰 차이는 없습니다.

The socket corresponding to high frequency differs in the improvement for characteristic impredance from the existing

RF 측정평가 설비

하드웨어

하드웨어

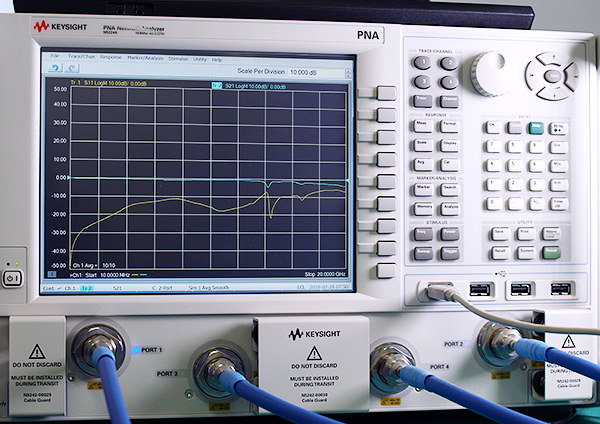

N5224A PNA 마이크로파 네트워크 애널라이저 43.5GHz
키사이트의S파라미터 측정으로 최고의 정확도를 실현

키사이트 테크놀로지스(Keysight Technologies, Inc.)

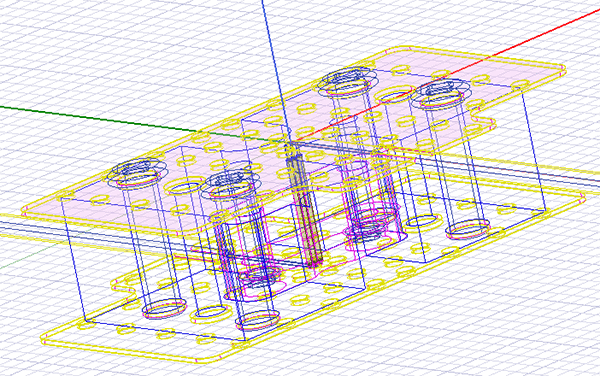

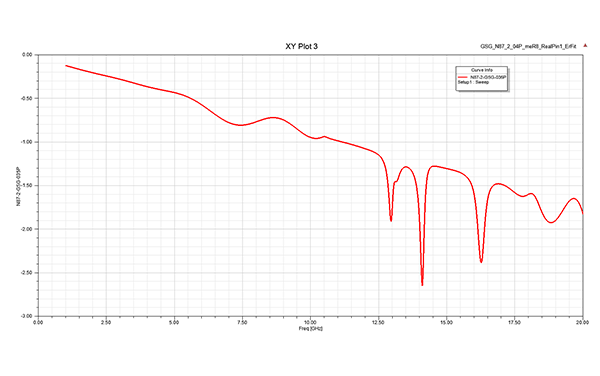

소프트웨어 ANSYS HFSS 도입

RF 및 고속 디지털 애플리케이션을 해석할 수 있도록 업계표준 고주파 전자계(電磁界) 시뮬레이션 소프트웨어를 도입하고 있습니다.

앤시스 재팬 주식회사
