お客様から頂いた仕様条件を元に、アナログ及びデジタルの高周波特性を満たす基板材料の選定と、 それぞれに最適な高周波回路基板設計を行い、お客様にご満足して頂ける製品を提供致します。

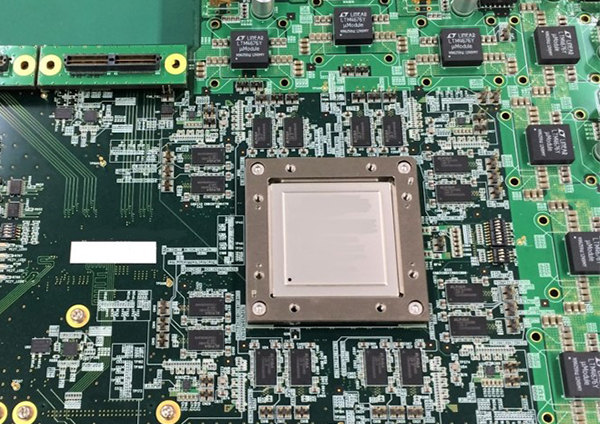

高速デジタル基板仕様

高速デジタル基板仕様概略

仕様概略
CPU PEZY-SCプロセッサ FCBGA 47.5x47.5mm 2,112pin
PEZYコア 1,024PE
搭載制御用CPU ARM926x2
動作周波数 733MHz
消費電力 80Watt
PCI-ExpressGEN3 8lane×4 帯域32GB/sec
DDR4 2.4GHz 64bit 8ch 最大容量16GB、最大帯域153.6GB/sec.
基板 FR-4 20層IVH(1-10層、11-20層) 板厚2.846mm(公差:+0.15mm-0.1mm)

アナログ高周波基板

アナログ高周波基板

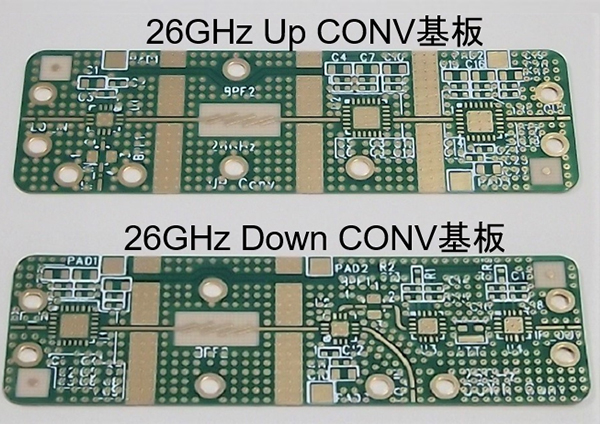

2逓倍ミキサーを用いた26GHz Up/Downコンバータ基板です。
3.5GHzの信号がUpコンバータに入力されると伝送用に準ミリ波(26GHz帯)に変換、出力されます。
その準ミリ波(26GHz帯)をDownコンバータで受け取り、元の3.5GHzに戻して、使用します。
